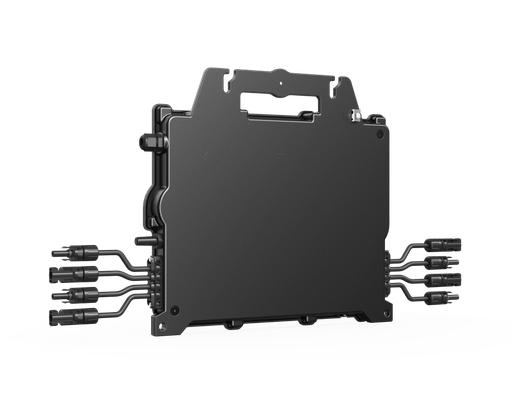

APsystems QS2 Quad 2200 VA — Micro-onduleur performant pour installations résidentielles et commerciales

Le micro-onduleur APsystems QS2 Quad (2200 VA) est pensé pour tirer le meilleur parti de chaque module solaire sur les toitures résidentielles et petits toits commerciaux. Compact, robuste et doté de quatre entrées MPPT indépendants, il combine rendement élevé, sécurité et monitoring à distance — des atouts qui en font une solution idéale pour optimiser la production et la maintenance de vos installations photovoltaïques.

Pourquoi choisir le QS2 ? — Les points forts

• Rendement élevé : rendement maximum déclaré de 96 % et rendement MPPT nominal de 99,5 %, pour capter davantage d’énergie même en conditions dégradées.
• 4 canaux MPPT indépendants : une unité gère jusqu’à 4 modules séparés, ce qui maximise la production lorsque l’ensoleillement varie d’un module à l’autre (ombrage partiel, orientations différentes).
• Large plage de tension : fonctionnement sur une plage 26–60 V et plage MPPT 30–45 V, compatible avec des modules haute puissance jusqu’à 670 W.
• Robustesse et installation extérieure : boîtier IP67, fonctionnement de -40 °C à +65 °C, et faible poids (6,6 kg) pour une pose aisée sur toiture.
• Surveillance et communication : communication Zigbee cryptée et supervision via le portail et l’application EMA pour suivre la production et diagnostiquer les soucis à distance.

Fiche technique condensée

• Modèle : APsystems QS2 Quad (EMEA) — micro-onduleur.
• Puissance de sortie maximale AC : 2200 VA.
• Tension nominale sortie : 230 V (184–264 V).
• Courant de sortie nominal : 9,6 A.
• Plage MPPT : 30–45 V (fonctionnement 26–60 V).
• Courant d’entrée DC max : 20 A × 4 (Isc PV 25 A × 4).
• Rendement maximum / MPPT : 96 % / 99,5 %.
• Consommation de nuit : 20 mW
• Connecteurs : Stäubli MC4 PV-KBT4 & KST4.
• Indice IP : IP67 — adapté pour l’extérieur.
• Dimensions (L×H×P) : 365 × 272 × 40,6 mm ; Poids : 6,6 kg.
• Garantie : 12 ans standard, extension possible à 25 ans en option.

Performance & optimisation énergétique

Grâce à ses 4 trackers MPPT, le QS2 optimise module par module : si un panneau est partiellement ombragé ou orienté différemment, les autres canaux continuent d’extraire la puissance optimale. Le rendement MPPT de 99,5 % permet une très faible perte entre ce que produit le module et ce qui est injecté sur le réseau, améliorant ainsi le rendement global de la chaîne PV.

Sécurité, conformité et fiabilité

Le QS2 intègre plusieurs protections (relais de sécurité, isolation galvanique via transformateur haute fréquence) et respecte les normes européennes de sécurité et de compatibilité électromagnétique. L’encapsulation silicone, le refroidissement par convection (sans ventilateur) et des tests de durabilité accentuent sa fiabilité en conditions sévères.

Monitoring et maintenance à distance

La communication Zigbee sécurisée et l’écosystème EMA (portail web + app mobile) permettent :

• Visualisation de la production par module,

• Alertes terrain en cas d’anomalie,

• Diagnostic à distance, facilitant la maintenance et réduisant les interventions physiques.
  Ces fonctions sont indispensables pour maintenir une production optimale et réduire les coûts d’exploitation.

Installation et compatibilité — bonnes pratiques

• Câblage CA : respectez les limites d’unités par branche (ex. 2 unités max par câble 2,5 mm² / 3 par 4 mm² selon schéma) et les normes locales.
• Ventilation : installez le micro-onduleur de manière à assurer une dissipation thermique suffisante (sinon, le dispositif peut réduire sa production)
• Connecteurs PV : utilisez les connecteurs et câbles préconisés (Stäubli MC4 KBT4/KST4).
• Supervision EMA : raccordez au portail EMA pour bénéficier de la garantie et d’un suivi conforme APsystems.

Pour quels projets le QS2 est-il idéal ?

• Maisons individuelles équipées de modules puissants (jusqu’à 670 W).

• Petites toitures commerciales où les orientations et ombrages varient.

• Toitures segmentées (panels répartis, surfaces multi-orientées) grâce aux MPPT indépendants.

• Installations où la robustesse climatique est requise (IP67 et large plage de température).

Comparaison rapide (micro-onduleur QS2 vs onduleur string traditionnel)

• Rendement module par module : avantage QS2 (MPPT individuel) pour toitures hétérogènes.

• Maintenance : QS2 + EMA facilite le diagnostic à distance ; un onduleur string peut nécessiter des contrôles sur l’ensemble du champ.

• Coût initial : les micro-onduleurs sont souvent plus coûteux unitairement mais peuvent améliorer la production et réduire les pertes liées aux ombrages.

• Sécurité : tension DC limitée (60 V) sur QS2, réduisant certains risques en comparaison avec des champs PV à haute tension.

Conclusion & appel à l’action

Le APsystems QS2 Quad 2200 VA s’adresse aux projets photovoltaïques modernes qui exigent flexibilité, fiabilité et supervision avancée. Sa capacité à gérer 4 modules indépendamment, son haut rendement MPPT et sa robustesse en font un excellent choix pour optimiser votre production solaire.

Envie d’intégrer le QS2 à votre projet ? Contactez Mon Shopping Solaire pour un devis personnalisé, un dimensionnement adapté à votre toiture et une assistance pour la mise en service et le monitoring EMA.
